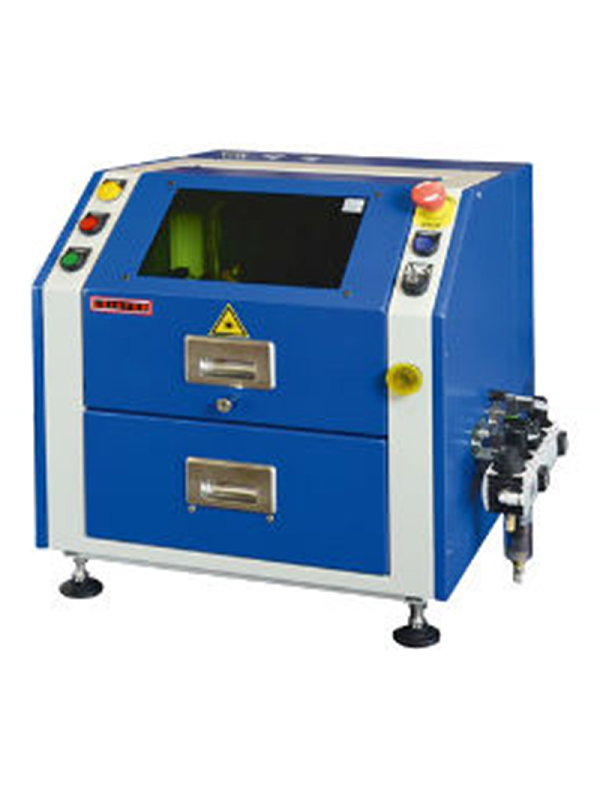

塑料激光焊接機
簡介：本設備的激光器和工作單元是分開獨立的,即插即用可以非常方便地布置進入產線。盡管整個設備非常緊湊小巧，但是本設備可以實現最大100*100mm的焊接面積。
特點：緊湊小巧的即插即用塑料激光焊接設備,可實現基本的焊接功能,搭載有方便易用的可編程操作系統，本設備能實現所有塑料激光焊接的優點，經濟實用。
01瑞士制造
02性價比高，風冷二極管激光器
03多種可調的應用模式
04適用于生產的經濟型設備
05適用于生產的高柔性設備
06符合最高激光安全等級1級
| 機型 | Novolas TTS | |
|
運行環境Operating environment |
輸入電壓 Input Voltage |
110-240V±10%6、50/60Hz交流電 |
| 工作環境溫度 Working Temperature |
10°C-40°C |
|
|
工作環境濕度 Working Humidity |
8096re1.(5-31*C/41-87.8*F]線性下降到50%re1.(31-40*C/87.8-104°F) |
|
|
設備光學Equipment op tic
|
功率 Power |
40W |
|
功率調節范圍 Power Adjustmentrange |
10~100% |
|
|
中心波長 Central Wavelength |
800~1100nm可選 |
|
|
焊接速度 WeldingSpeed |
200mm/s |
|
|
光斑大小 Spot Size |
0.2~3mm可選 |
|
|
功率不穩定度 Power Instability |
≤2% |
|
|
工作模式 Operating Mode |
連續/調制 |
|
|
光纖接口 OpticalInterface |
SMA 905 |
|
|
冷卻方式 Cooling Method |
空氣 |
|
|
設備運動系統Equipment movement |
X、Y、Z 軸行程(電動)X,Y,ZAxis Travel(electric) |
100mm |
|
夾具尺寸 Fixture Size |
根據需求定制 Customize according to requirements |
|
|
設備總參數Total parameters |
焊接面積 Welding Capability |
100x100mm |
|
外形尺寸 Size (mm)長(L)x寬(W)x高(H) |
575x585x579mm |
|
|
重量 Weight |
約65kg |
|
激光塑料焊接的主要焊接原理為“透射焊”。本設備的激光器和工作單元是分開獨立的,即插即用可以非常方便地布置進入產線。盡管整個設備非常緊湊小巧，但是本設備可以實現最大100*100mm的焊接面積。設備由微型PLC控制，通過HMI軟件操作界面可以操控設備。用戶可以通過HMI軟件設定不同產品的焊接工藝參數。
