在半導體封裝與精密電子制造領域，芯片觸點支架（Lead Frame）作為芯片與外部電路連接的“橋梁”，其焊接質量直接決定了電子產品的性能穩定性與使用壽命。傳統焊接工藝在面對微型化、高密度、高可靠性的現代芯片需求時，逐漸顯露出局限性。而超聲波焊接技術憑借其獨特的物理特性，正在成為 芯片觸點支架焊接的主流解決方案。
靈科超聲波焊接是一種固態連接技術，其核心原理是利用高頻機械振動（通常為20kHz–40kHz ）產生的能量，在極短時間內完成材料的連接。具體到芯片觸點支架的焊接過程：
首先，將芯片觸點支架與基材（如PCB板、陶瓷基板或其他金屬引線）固定在超聲波焊接設備的上下焊頭之間；隨后，設備施加精準可控的壓力，同時換能器將電能轉換為高頻機械振動，通過焊頭傳遞至接觸界面。在每秒數萬次的微幅振動下，材料表面的氧化層被瞬間破碎，暴露出新鮮的純凈金屬。隨著振動的持續，金屬原子在壓力與摩擦熱的作用下發生塑性變形，相互擴散并滲透，最終形成牢固的原子級結合——整個過程無需外部加熱，也無熔融狀態產生，是典型的“固相連接”。
這種“冷焊接”特性，恰好規避了傳統熔焊因高溫導致的芯片損傷風險，為精密電子元件提供了更安全的連接方案。
1.低溫焊接，守護芯片“脆弱體質”
芯片內部集成了數以億計的晶體管與微電路，對溫度極其敏感。傳統錫焊需加熱至200℃以上，易導致芯片熱應力變形、內部電路老化甚至失效。而超聲波焊接通過機械振動生熱，實際作用溫度僅略高于室溫（通常＜ 80 ℃），完全避免了熱損傷風險，尤其適合IGBT模塊、MEMS 傳感器、功率半導體等對溫度敏感的器件。
2.無焊料連接，可靠性大幅提升
傳統焊接依賴錫膏、銀膠等中間介質，長期使用中易因介質老化、熱膨脹系數不匹配出現虛焊、脫焊。超聲波焊接直接實現金屬原子間的冶金結合，無需任何焊料，從根本上消除了中間層的失效隱患。實驗數據顯示，超聲波焊接的接頭抗拉強度比傳統錫焊高30%以上，且在高溫高濕、冷熱沖擊等嚴苛環境下，穩定性優勢更為顯著。
3.高效環保，降低綜合成本
靈科超聲波焊接全過程僅需0.1–1秒 / 點，配合自動化產線可實現每分鐘數百次的高速焊接，效率遠超傳統工藝。同時，由于無需焊料、助焊劑，避免了揮發性有機物（VOC）排放與焊后清洗工序，既符合RoHS 、 REACH等環保法規，又減少了耗材與人工成本。據測算，采用超聲波焊接可使單件加工成本降低20%– 30%。
4.兼容多元材料，拓展應用場景
芯片觸點支架常采用銅、鋁、金、鎳等多種金屬材質，傳統焊接對不同材料的兼容性較差。超聲波焊接通過調節振動頻率、壓力與時間參數，可實現銅-銅、鋁- 銅、金 -鋁等異種金屬的穩定連接，甚至在鍍金、鍍銀等特殊表面處理下仍能保證焊接強度，為復雜封裝設計提供了更多可能。

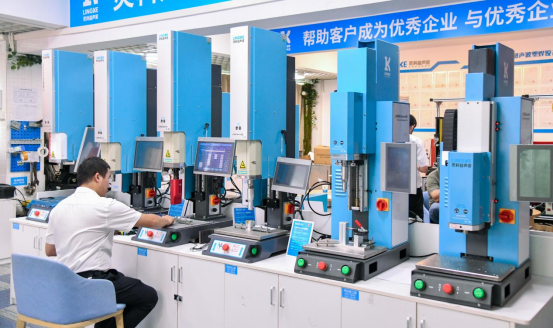

作為全球最大的超聲波焊接設備制造商，靈科超聲波 深耕行業33年，始終專注于高端超聲波焊接技術的研發與創新。
在半導體封裝、新能源汽車電子、消費電子等領域，靈科超聲波焊接機已成功服務于全球超10萬+ 精密制造企業，用穩定可靠的性能贏得了“精密焊接專家”的美譽。選擇靈科，就是選擇更高效、更安全、更具競爭力的芯片焊接解決方案。
